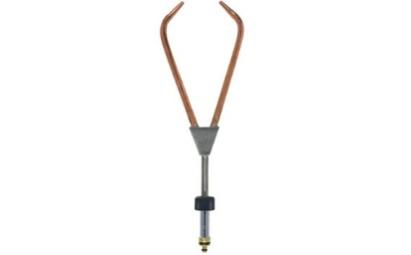

MINITHERM Z-丙烷液化气天然气等型号双头加热炬
2个单孔铜质加热喷嘴
适用不同气体组合的多个版本型号，包括丙烷、甲烷、MAPP、乙烯和氧气（丙烷液化气天然气等型号）或乙炔、氢气和氧气（乙炔氢气型号）
每种气体组合有6种尺寸规格
用于管道和换热器制造

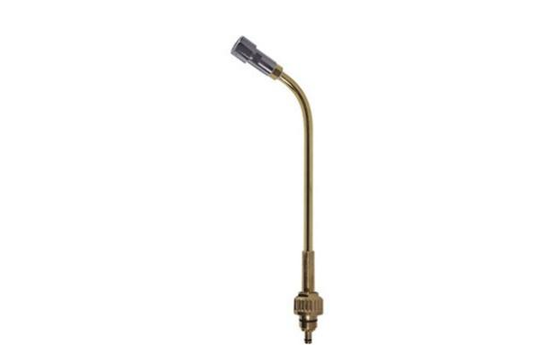

STARLET / STAR型号钎焊和加热插杆
低噪声多孔喷嘴（镀铬）
噪声级最高仅8级，低于85 dB(A)
适用于乙炔和氧气
根据尺寸，可适配STARLET或STAR型号握把
适用于焊接时的预热和后热
适用于硬焊和软焊

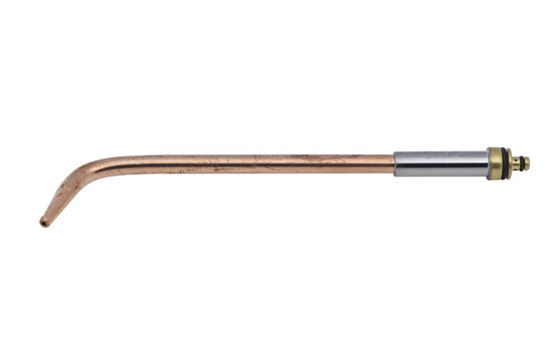

MINITHERM Z-丙烷液化气天然气加热插杆
产品描述
镀铬黄铜射吸管，带O型密封圈握把密封。
已钝化的铜质加热喷嘴（替代方案：化学镀镍），经锤击处理喉舌
采用中心火焰出口（单孔喷嘴）和使用负压的混合系统（射吸管）混合原理。
适合所有MINITHERM型号的握把。
产品应用
加热和钎焊，即使在空间有限和难以到达的地方也能作业。
仅使用乙炔进行焊接。
生产珠宝、牙科产品和小型部件。
批量生产手工制作或热处理的工件。
| 气体类型与操作数据：丙烷(P)、甲烷(M) /氧气 | ||||||
| 型号 | 压力[bar] | 消耗量[l/h] | ||||
| 氧气 | 丙烷(P) | 甲烷(M) | 氧气 | 丙烷(P) | 甲烷(M) | |
| Z-PM 00 | 0.5 - 2.5 | > 0.2 | > 0.1 | 20 - 55 | 45821 | 15 - 24 |
| Z-PM 0 | 0.5 - 2.5 | > 0.2 | > 0.1 | 28 - 72 | 45889 | 21 - 41 |
| Z-PM 1 | 0.5 - 2.5 | > 0.2 | > 0.1 | 58 - 150 | 16 - 41 | 43 - 95 |
| Z-PM 2 | 1.0 - 2.5 | > 0.2 | > 0.1 | 155 - 285 | 42 - 77 | 115 - 211 |
| Z-PM 3 | 1.0 - 3.0 | > 0.2 | > 0.1 | 215 - 440 | 58 - 119 | 159 - 326 |
| 部件编号： | 备件 | |||||
| 型号 | 插杆总成 带铜喷嘴 | 镀镍插杆 总成 | 加热铜喷嘴 | 镀铬射吸管 | O形圈 7x1.5 | O形圈 2.5x1.2 |
| Z-PM 00 | 71600988 | 71650401 | 71600993 | 71600998 | 67330008 | 67330009 |
| Z-PM 0 | 71600989 | 71650402 | 71600994 | 71600999 | 67330008 | 67330009 |
| Z-PM 1 | 71600990 | 71650403 | 71600995 | 71601001 | 67330008 | 67330009 |
| Z-PM 2 | 71600991 | 71650404 | 71600996 | 71601002 | 67330008 | 67330009 |
| Z-PM 3 | 71600992 | 71650405 | 71600997 | 71601003 | 67330008 | 67330009 |

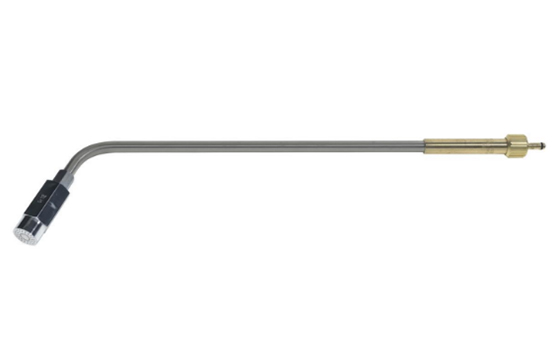

STARLET F-丙烷液化气天然气等加热插杆
产品描述
加热喷嘴镀铬铜：型号
STARLET F-丙烷液化气天然气等 8，含1圈
STAR F-丙烷液化气天然气等 8，含1圈
STARLET和STAR F-丙烷液化气天然气等 10，含2圈
STARLET、STAR、SUPERTHERM F-丙烷液化气天然气等 12，含3圈
STAR和SUPERTHERM F-丙烷液化气天然气等 14，含4圈
STAR和SUPERTHERM F-丙烷液化气天然气等 16，含5圈
同心火焰出口狭缝环。
混合气管
STARLET，不锈钢。
STAR尺寸8、10和12，黄铜。
STAR尺寸为14和16，不锈钢。
SUPERTHERM 12、14、16，黄铜。
产品应用
加热表面积。
钢铁、有色金属的成形。
熔融退火。
翻边、矫正。
焊接和火焰切割的预热、后热。
硬焊和软焊。
烧除，干燥。
| 气体类型与操作数据：丙烷(P)、甲烷(M) /氧气 | ||||||
| 型号 | 压力[bar] | 消耗量[l/h] | ||||
| 氧气 | 丙烷(P) | 甲烷(M) | 氧气 | 丙烷(P) | 甲烷(M) | |
| Z-PM 00 | 0.5 - 2.5 | > 0.2 | > 0.1 | 20 - 55 | 45821 | 15 - 24 |
| Z-PM 0 | 0.5 - 2.5 | > 0.2 | > 0.1 | 28 - 72 | 45889 | 21 - 41 |
| Z-PM 1 | 0.5 - 2.5 | > 0.2 | > 0.1 | 58 - 150 | 16 - 41 | 43 - 95 |
| Z-PM 2 | 1.0 - 2.5 | > 0.2 | > 0.1 | 155 - 285 | 42 - 77 | 115 - 211 |
| Z-PM 3 | 1.0 - 3.0 | > 0.2 | > 0.1 | 215 - 440 | 58 - 119 | 159 - 326 |
| 部件编号： | 备件 | |||||
| 型号 | 插杆总成 带铜喷嘴 | 镀镍插杆 总成 | 加热铜喷嘴 | 镀铬射吸管 | O形圈 7x1.5 | O形圈 2.5x1.2 |
| Z-PM 00 | 71600988 | 71650401 | 71600993 | 71600998 | 67330008 | 67330009 |
| Z-PM 0 | 71600989 | 71650402 | 71600994 | 71600999 | 67330008 | 67330009 |
| Z-PM 1 | 71600990 | 71650403 | 71600995 | 71601001 | 67330008 | 67330009 |
| Z-PM 2 | 71600991 | 71650404 | 71600996 | 71601002 | 67330008 | 67330009 |
| Z-PM 3 | 71600992 | 71650405 | 71600997 | 71601003 | 67330008 | 67330009 |

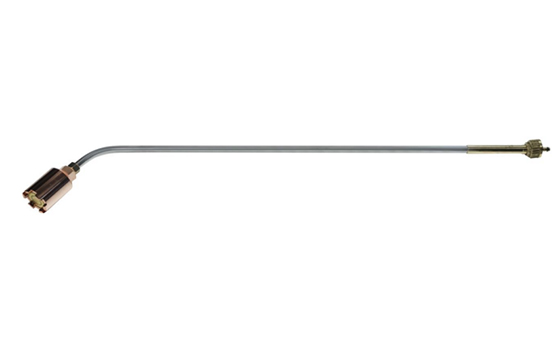

STAR HF-丙烷液化气天然气等15加热插杆
产品描述
黄铜或不锈钢混合气管。
多孔加热喷嘴，喷嘴护套铜制，喷嘴本体黄铜制。
1HF-丙烷液化气天然气等 12尺寸的一圈火焰出口喷孔。
2HF-丙烷液化气天然气等 13-15尺寸的两圈火焰出口喷孔。
将支撑垫片集成到喷嘴护套中，以保持最小火焰间隙。
产品应用
钢铁、有色金属的成形。
焊接和火焰切割时的预热和后热。
硬焊和软焊。
熔化和退火。
翻边和矫正。
镀锡，烧除。
干燥。
| 气体类型与操作数据：丙烷(P)、甲烷(M) /氧气 | ||||
| 型号 | 压力[bar] | 消耗量[m3/h] | ||
| 氧气 | 丙烷(P) | 氧气 | 丙烷(P) | |
| HF-PMY 12 | 1.5 - 5.0 | 0.5 | 4.9 - 12.0 | 1.3 - 3.2 |
| HF-PMY 13 | 1.5 - 6.5 | 0.5 | 7.7 - 23.0 | 2.1 - 6.1 |
| HF-PMY 14 | 2.0 - 7.0 | 0.5 | 13.2-35.3 | 3.5 -9.4 |
| HF-PMY 15 | 2.5 - 8.0 | 0.5 | 21.2-54.2 | 5.7 - 14.5 |
加热喷嘴HF-PMY 15
| 技术数据：F-PMYE：丙烷(P)、甲烷(M)、MAPP (Y) /氧气 | |||||
| 型号 | 喷嘴连接螺纹 | 喷嘴出口外径 Ø [mm] | 火焰环外径 Ø [mm] | 喷嘴长度 | 插杆总成长度 |
| 适配STARLET型握把：*不锈钢混合气管 | |||||
| HF-PMY 12 | 1/2“ x 25 Gang | 18 | 10 | 81 | 430 |
| HF-PMY 13 | 1/2“ x 25 Gang | 25 | 15 | 76,5 | 580 |
| 适配STAR型握把：*不锈钢混合气管 | |||||
| HF-PMY 14 | 1/2“ x 25 Gang | 34 | 23 | 78,5 | 880 |
| HF-PMY 15 | 1/2“ x 25 Gang | 44 | 30 | 78,5 | 1085 |
| 适配STAR型握把：*黄铜混合气管 | |||||
| HF-PMY 12 | 1/2“ x 25 Gang | 18 | 10 | 81 | 420 |
| HF-PMY 13 | 1/2“ x 25 Gang | 25 | 15 | 76,5 | 510 |
| HF-PMY 14 | 1/2“ x 25 Gang | 34 | 23 | 78,5 | 720 |
| HF-PMY 15 | 1/2“ x 25 Gang | 44 | 30 | 78,5 | 830 |
| 部件编号： | |||||
| 型号 | 插杆总成 | 替换喷嘴 | |||
| 适配STARLET型握把：*不锈钢混合气管 | |||||
| HF-PMY 12 | 71651722 | 71605646 | |||
| HF-PMY 13 | 71651723 | 71605647 | |||
| 适配STAR型握把：*不锈钢混合气管 | |||||
| HF-PMY 14 | 71607294 | 71605648 | |||
| HF-PMY 15 | 71607295 | 71605649 | |||
| 适配STAR型握把：*黄铜混合气管 | |||||
| HF-PMY 12 | 71605642 | 71605646 | |||
| HF-PMY 13 | 71605643 | 71605647 | |||
| HF-PMY 14 | 71605644 | 71605648 | |||
| HF-PMY 15 | 71605645 | 71605649 | |||

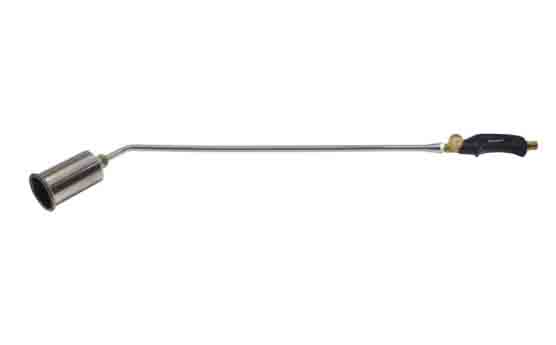

AIRTHERM FSH-丙烷加热插杆
产品描述
虹吸空气高功率不锈钢喷嘴。
可单独搭配不同直径喷嘴和不同长度的AIRTHERM型号握把。对握把、炬管和加热喷嘴进行简单组装。加热炬以单独的部件提供。

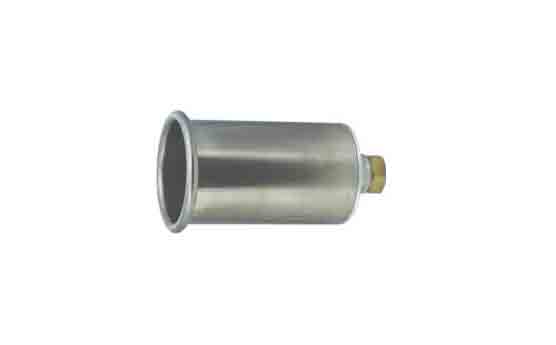

加热喷嘴FSH-丙烷 60
产品应用
硬焊和软焊。
焊接和火焰切割时的预热和后热。
镀锡、烧除、干燥、预热。
AIRTHERM加热喷嘴也大量应用于条形炬、环形炬和专用的加热炬。可根据要求布置加热炬。
| 气体类型与操作数据：丙烷(P) /虹吸空气 | 技术数据 | 部件编号 | ||
| 喷嘴型号 | 丙烷(P) | Ø喷嘴[mm] | 加热喷嘴 | |
| 压力 [bar] | 消耗量[m3/h] | |||
| 适用于AIRTHERM型炬管： | ||||
| FSH-P 30 | 1.5 - 4.0 | 0.59 - 1.04 | 30 | 71651918 |
| FSH-P 40 | 1.5 - 4.0 | 1.04 - 2.08 | 40 | 71651919 |
| FSH-P 50 | 1.5 - 4.0 | 1.83 - 3.76 | 50 | 71651920 |
| FSH-P 60 | 1.5 - 4.0 | 2.72 - 4.85 | 60 | 71651921 |
| FSH-P 80 | 1.5 - 4.0 | 3.22 - 5.35 | 80 | 71651922 |
| 炬管 AIRTHERM | 炬管 AIRTHERM 部件编号 | |||
| 适配AIRTHERM型握把： | |
| 50 mm | 5321250 |
| 100 mm | 5321240 |
| 200 mm | 5321260 |
| 350 mm | 5321270 |
| 600 mm | 5321280 |
| 750 mm | 5321290 |
| 1000 mm | 5321300 |
| 配件 | 部件编号 |
| AIRTHERM握把 | 463452 |
| 替换密封件 | 71651917 |
