等离子切割面出现波纹，是常见问题。很多人一看到纹路不好，就先换耗材，结果问题并没有解决。

其实，不同的波纹形态，往往对应不同故障方向。先看纹路，再排查，效率更高。

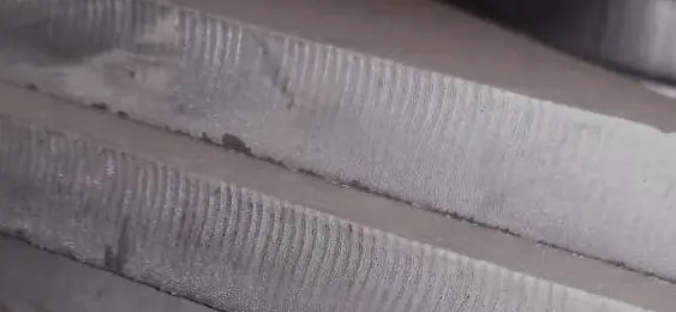

轻微、均匀倾斜的波纹属于正常。如果切割面出现明显的波浪、锯齿、忽深忽浅、纹路发散，才需要重点排查。

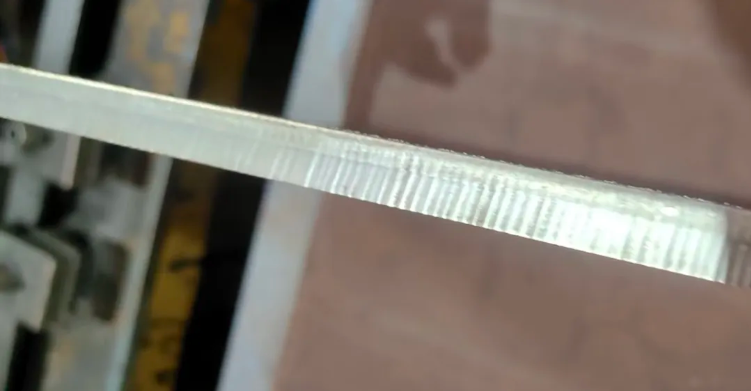

1. 周期性整齐波浪

大概率是

• 机床伺服问题

• 机械抖动

• THC震荡

可检查齿轮、齿轮箱

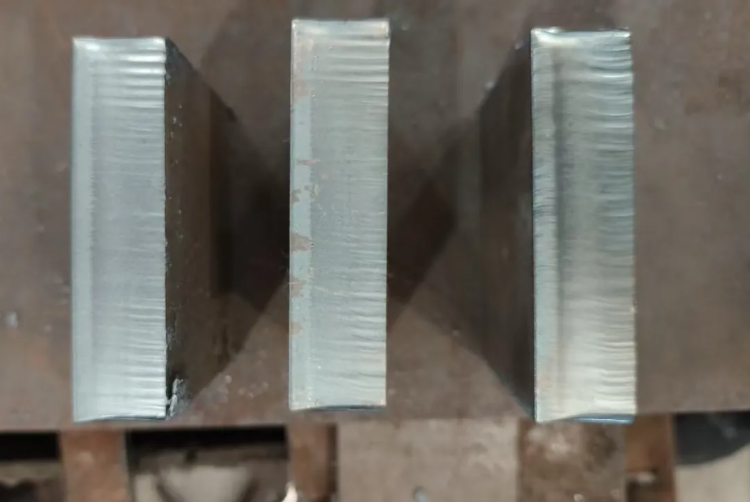

2. 无规律乱波纹，伴随切面发散、割嘴容易烧

重点查

• 割嘴 / 旋流环是否损坏

• 切割气体是否稳定

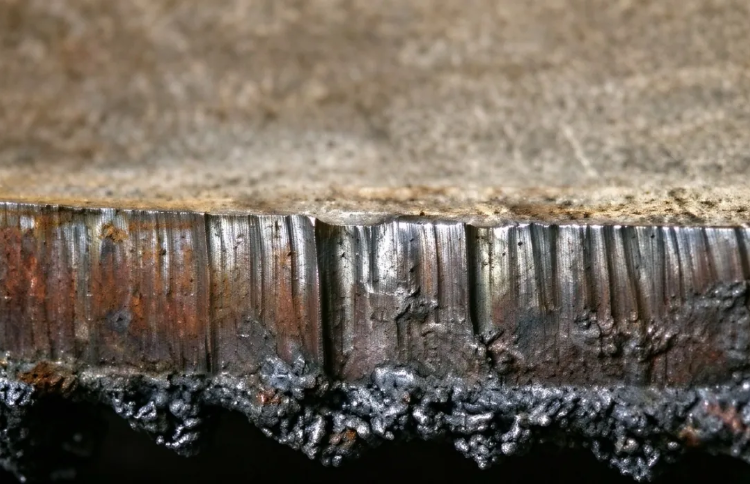

3. 波纹严重，底部硬渣难清理

多半是切割速度太快

速度过快时，电弧滞后，熔渣排出不顺畅，容易形成硬渣。 这种情况不要先换耗材，先适当降低切割速度，再观察波纹变化。

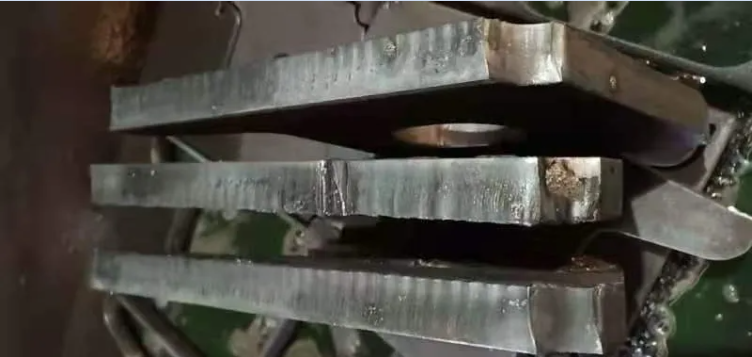

4. 纹路粗直，板材明显变形

多半是切割速度太慢

切割速度太慢，板材受热时间长，容易变形，切割面质量也会变差。这种情况可以在工艺允许范围内，适当提高切割速度。

• 周期性整齐波浪：查齿轮、齿轮箱

• 无规律乱波纹：查割嘴、旋流环、气体

• 波纹严重、硬渣难清理：查切割速度是否太快

• 纹路粗直、板材变形：查切割速度是否太慢

切割波纹通常由多重因素叠加引起，多次调试仍无法解决时，不必独自反复试错。依托多年热切割技术积累，梅塞尔切割系统可提供工艺诊断与参数优化支持，改善等离子切割质量。
